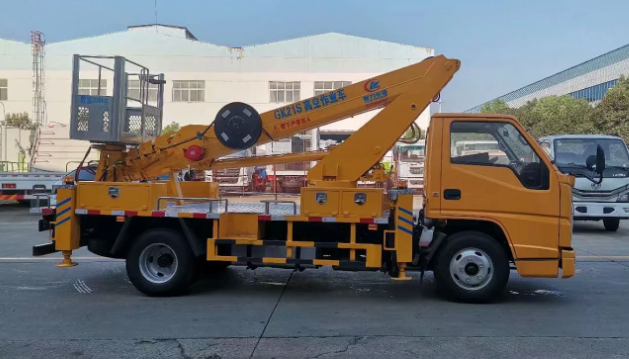

藍牌國六江鈴21米伸縮臂高空作業車
所屬型號 高空作業車
聯系人：陳經理
手機：187-2797-0310
微信：187-2797-0310要購車就掃我
地址： 隨州南郊平原崗
| 高空作業車 產品主要技術資料 | |||
| 產品名稱： | 高空作業車 | 外型尺寸： | 5998×2050×2850 |
| 底盤型號： | JX1041TG26 | 貨廂尺寸： | ×× |
| 總 質 量 ：(kg) | 4495 | 接近/離去角(° ) | 20/15 |
| 額定質量：(kg) | 前懸/后懸： | 1075/1563 | |
| 整備質量：(kg) | 4365(Kg) | 高車速(km/h)： | 100 |
| 排放標準： | 國六 | ||
| 底盤參數 | |||
| 底盤型號： | JX1041TG26 | 軸荷: | 1895/2600 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 3360 | 前 輪 距： | 1385,1400 |
| 駕駛室乘人數： | 2 | 后 輪 距： | 1425 |
| 輪 胎 數： | 6 | 彈簧片數： | 7/4+6,7/5+6,3/2+2,5/3+4 |
| 輪胎規格： | 7.00R16LT 10PR,7.00R16LT 8PR,6.5R15LT 10PR,6.5R16LT 10PR | ||
| 整車說明： | 該車由液壓機構,臂架,轉臺,工作平臺,支腿等構成,通過臂架伸縮,轉臺回轉,將工作平臺舉升至作業位置 防護材料:Q235A碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后部防護斷面尺寸:100×50,后部防護離地高度:430, ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司,隨底盤擴展參數以及駕駛室。 |
||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| JX4D30B6H JX4D30A6H |
江鈴汽車股份有限公司 江鈴汽車股份有限公司 |
2892 2892 |
85/115 95/129 |
上裝配制：
上裝部分顏色按照公告為工程黃，整車帶四個液壓伸縮支腿（上下伸縮和水平伸縮），共八條油缸，支腿為前V后H型，應急泵，斗帶360度旋轉，無線遙控，其它按廠內標準配制。
程力威牌直臂高空作業車作業高度有12米、14米、16米、18米、20米、21米、28米、29米使用全伸縮式工作臂，支腿跨距大，穩定性好，可同時或單獨操作，安全可靠，結構緊湊、操作方便，具有較快的升降速度，工作效率高。具有靈活性，在緊密的高樓中也可以靈活作業，是高空作業車的佼佼者，引領著行業新的潮流。 該車全系配置有線遙控，吊籃內配備操作臺。廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、造船、交通、碼頭、機場港口、搶險救援、大型工礦企業等行業的安裝維修及登高作業。
高空作業車介紹及性能特點：
1.功能介紹：

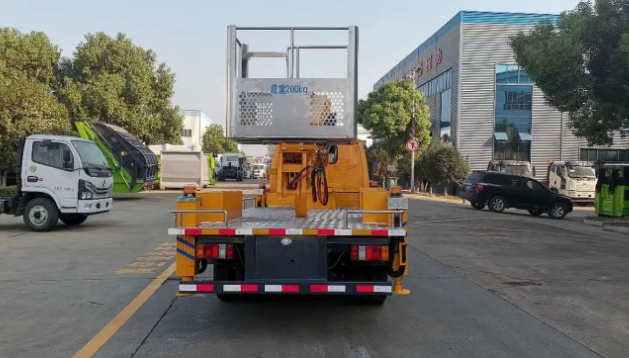

高空作業車采用伸縮式直臂結構，作業臂為伸縮式，轉臺可操作，也可遙控器操作，可360度回轉，四液壓支腿，工作斗大承重200公斤，不銹鋼圍板、花紋防滑走臺板。
車輛配制雙向液壓鎖、雙向帶鎖平衡閥、液流閥、液壓油缸、發動機啟停應急泵、操作系統及其控制電腦等主要部件均采用國內知名品牌，核心部件采用進口件。換向平穩，操作靈活方便；支腿與工作臂互鎖，安全可靠，防止誤操作；V/H型支腿，跨距大、穩定性好，支腿既可獨立伸縮、又可聯動，后支腿裝有支腿報閃燈，用于作業時支腿示廓、發出光報警信號。
2.產品概述：
1、 工作斗采用機械自平衡設計，其作用是工作時工作斗始終處于平衡狀態。
小臂大伸展角度達80°，以便調整到佳作業位置。上下兩套操作系統，在工作斗上和轉臺上均可完成各種作業動作。
2、 夜間作業燈，操作臺上可根據客戶作業環境選裝操作照明燈，讓夜間作業更安全。
3、 電腦控制，自動限幅，危險工作報警，安全性能卓越。下車有顯示器，實時顯示整車作業工況。
4、 六邊形工作臂增加強度，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。
5、 支腿采用前V、后H型結構，受力面更大、穩定性更高；能防止車大梁變形或斷裂。支腿單獨可調，可根據作業地面環境，單獨調節每個支腿，即使地面凹凸不平，也能使整車調整到平穩狀態。
6、 四個垂直支腿油缸和上臂、下臂、小臂油缸都裝有雙向液壓鎖，其作用是油缸到達所需位置后，將油缸鎖住不動，以防造成事故。工作臂上裝有雙向平衡閥，使工作臂運行更平穩。
關鍵件明細表
|
名稱 |
|
簡介 |
|
電液比例閥 |
進口 |
主要控制上車各動作供油量，用于調節速度、動作平穩 |
|
電器控制器 |
中國 |
ZYK總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修 |
|
下車多路閥 |
中國 |
操縱支腿伸、縮，換向操作靈敏，動作輕便，平穩 |
|
手電一體 |
中國 |
上車各動作選擇切換，各動作自動互鎖，安全可控性 |
|
雙向平衡閥 |
中國 |
自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩 |
|
液壓接頭 |
中國 |
各液壓管路相連接，無漏油、滴油、滲油現象 |
|
電動泵 |
中國 |
整車動作的應急動力源，承載壓力高、效率高、壽命長 |
|
光電開關 |
中國 |
上、下車互鎖，動作限位 |
伸縮式高空作業車特點及優勢
A.整車結構緊湊，外形尺寸短，行駛方便、轉向靈活。
B.整車采用全電控系統，多項安全保護功能
1、每個支腿均有軟腿支地保護功能。
2、支腿鎖定，當臂架工作時，支腿是不允許操作的（限制動作）。
3、工作幅度（工作半徑）自動限制。
4、車身配置大屏幕顯示器，可顯示臂長、工作高度、工作幅度、傾斜角度。
5、吊籃自動調平,(吊籃下和吊臂下分別有一個油缸)大臂上升50°，吊籃下降 50°。
6、配備無線遙控器,操作臂架上下車有保護。
C.產品新結構
1、支腿采用前交叉式,支腿跨距大,整車穩定性更好。
2、大傾角后傾式轉臺,使臂架更長,整車長度更短,更緊湊。
3、六邊形臂截面,結構強度更好,使伸縮更平穩。
4、雙鏈條拉鎖機構,使工作效率更高,更安全。單根鏈條機構已經滿足使用要求,雙鏈條結構使安全效率更高。
5、車子兩邊配備超大工具箱,可以存儲更多的工具 。
6、應急泵工作.如果發動機故障,可以使整體臂架收回來。
五、隨車附件明細：
1、載貨汽車說明書一冊。
2、汽車底盤合格證一份。
3、高空作業車說明書一本。
4、載貨汽車保修。
5、載重汽車隨車工具。
